Rádiá
Pravidelné rozhlasové vysielanie sa začalo až 2. 11. 1920 v Amerike, v Európe 14. 11. 1922 vo Veľkej Británii. Československo sa po Británii stalo druhou krajinou s pravidelným vysielaním v Európe - 18. 5 1923 Praha, 3. 10. 1926 Bratislava, 17. 4. 1927 Košice.
Vynálezca, ktorý ako prvý objavil základné princípy rádia, bol Slovák Jozef Murgaš, ktorý si svojimi patentmi získal uznanie celého sveta a jeho prínos pre svet je nesporný.
Jozef Murgaš (* 17.2.1864 Tajov - † 11.5.1929 Wilkes Barre, USA)
vynálezca, politik, signatár Pittsburskej dohody, reverend, kňaz, maliar.
Jozef Murgaš ako prvý človek na svete uskutočnil bezdrôtový prenos ľudského hlasu (1905), ktorý sa stal základom bezdrôtového prenosu a vysielania pre rádio. Princíp tohto prenosu sa dodnes používa pre analógové rozhlasové a televízne vysielanie.
Ďalšie údaje:
Výroba rádií na území Čiech a Slovenska
Už pred začiatkom pravidelného rozhlasového vysielania existovali výrobcovia s elektrotechnickým a rádiotechnickým materiálom a výrobkami. Už dlhšie sa vyrábali telefóny (pozri „Výroba telefónov na území Čiech a Slovenska“) a bezdrôtovú telegrafiu používalo vojsko.
Komerčné využitie vzbudilo veľký záujem o kúpu rozhlasového prijímača a tak pomerne rýchlo vzniklo viac ako 30 nových firiem.
Zdroje údajov:
Výrobcovia rádií v ČSR v roku 1925 Spracoval Viktor Cingel, materiály poskytol Zdeněk Vaníček. Voľne prebraté z „Rádio všem 1925“
História vzniku a vývoja rádia Ing. Pavol Rakovský, Informačné listy Slovenského historického rádioklubu, 1996
Zapnuté - vypnuté - zabudnuté? Dizajn a dizajnéri podniku Tesla Bratislava 1946 – 1990.
Vydalo Slovenské centrum dizajnu Bratislava ako 68-stranový katalóg k rovnomennej výstave v roku 2010
Kryštálky
Kryštálka „First class“
Výroba: Oskar Kirchenberger (1873 – 1942), Praha, asi dvadsiate roky 20. storočia.
Jednoobvodový kryštálový prijímač ladený variometrom. Na ebonitovej základnej doske sú zospodu prepojené mosadzné poniklované zdierky, označené štítkami – 2 x „ANTENA“, 1 x „ZEMĚ“, 1 pár „DETEKTOR“, tri páry „TELEFON“, jeden pár (bez označenia) je pre valcový variometer na ladenie. Z jednej anténnej zdierky sa privádza signál z antény cez sériovo pripojený kondenzátor.
Základná doska je na drevenej skrinke s výrobným štítkom („Firstclass“ Oscar Kirchenberger Prague).
Rozmery (švh):
Súčasťou okrem variometra je dobový kryštálový detektor od firmy Kramer a Löbl (Jablonecké Paseky) a dvoje kvalitné slúchadlá 2 × 2000 Ohm rovnakej zn. (Firstclass), s originálnym káblom so zachovalým textilným opradením.

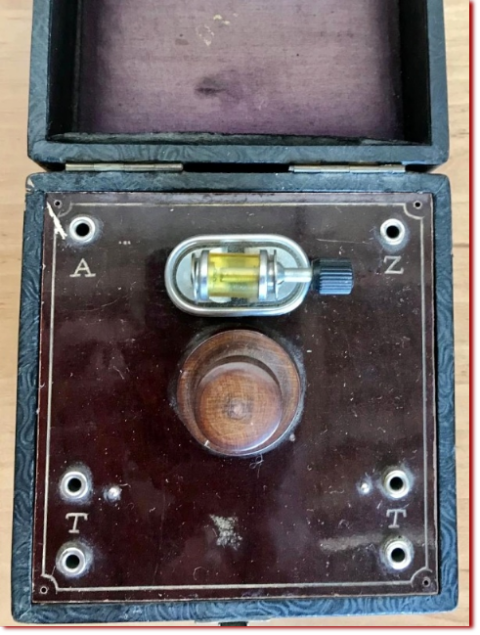

Kryštálka Darling
Výroba: Radion - Darling, Ing. František Březovský (*1989, +1944), („Moravská radiotovárna Radion Ing. Fr. Březovský ve Vyškově“), asi dvadsiate roky 20. storočia.
Jednoobvodový kryštálový prijímač ladený zmenou počtu závitov cievky. Na pertinaxovej základnej doske zospodu prepojené mosadzné poniklované zdierky označené vygravírovanými písmenami – „A“, „Z“, dva páry „T“, pár „D“, okolo vygravírovaný ozdobný rámček, čiastočne zotretý znak asi šesťcípej hviezdy. Zospodu plochá cievka na drevenej kostre s bežcom ovládaným gombíkom z tvrdého dreva.
Drevená skrinka s odklápacím vekom na dvoch pántoch s patentným zámkom a nápisom „Darling“ na vnútornej strane, polep čiernou tapetou s jemným plastickým vzorom.
Rozmery (švh):
Súčasťou je dobový kryštálový detektor a slúchadlá IDEAL 2 × 2000 Ohm, s originálnym káblom so zachovalým textilným opradením v originálnej škatuľke IDEAL-RADIO MODRÝ BOD.

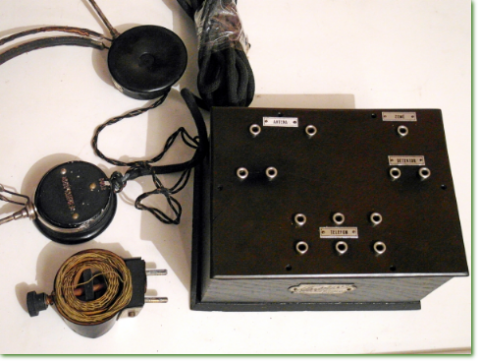

Kryštálka amatérska
Výroba: amatérska (domáca) práca podľa návodu, asi dvadsiate roky 20. storočia.
Jednoobvodový kryštálový prijímač ladený zmenou počtu závitov cievky bežcom. Na ebonitovom paneli sú zospodu prepojené mosadzné poniklované zdierky na pripojenie antény a uzemnenia, pár pre kryštálový detektor, dva páry pre slúchadlá. Zdierky sú označené jednoduchým vyškriabaním začiatočných písmen.
Všetky súčasti - panel, vzduchová valcová cievka z pertinaxu a mosadzná tyčka s bežcom - sú priskrutkované medzi dve drevené bočnice.
Rozmery (švh): 160 x 98 x 85 mm
Súčasťou je dobový kryštálový detektor (asi Radiozávody Přelouč 1926, alebo Neutron) a slúchadlá 2 × 2000 Ohm, s originálnym káblom so zachovalým textilným opradením.
Kryštálka amatérska 2
Kryštálka v bakelitovej
skrinke B 6, pravdepodobne zostavená zo stavebnice – asi 40-te roky 20. storočia.
Rozmery (hšv): 135 x 95 x 55 mm
Bakelitové skrinky

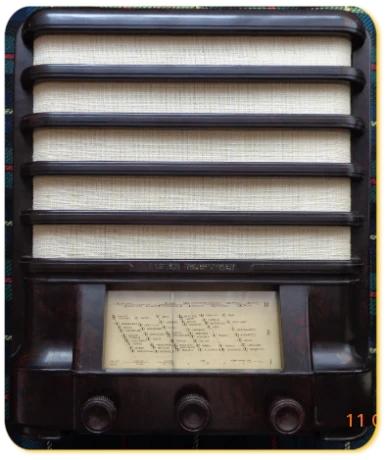

Telefunken REKORD TRIAL
Výroba: Telefunken - Radiotechna ČSR, 1936-37
Jednoobvodový 3+1 elektronkový priamozosilňujúci prijímač so spätnou väzbou, vlnové rozsahy KV, SV, DV.
Elektrónky: AF7 - AF7 - AD1 - AZ1
Bakelitová tmavohnedá skrinka, sklenená stupnica, dynamický budený reproduktor.
Napájanie: striedavý prúd s napätím 110 až 240 V
Rozmery (švh) 365 x 412 x 223 mm
V ČSR od r. 1931 rádioprijímače Telefunken vyrábala firma Radiotechna, spol. s r. o., Praha I., Hradební ul. Č. 3, závod Přelouč - Výroba radiopřijímačů, radiolamp a součástek.
Zdroje údajov: Československé přijímače, Ing.Miloslav Baudyš, ESČ, 1946;

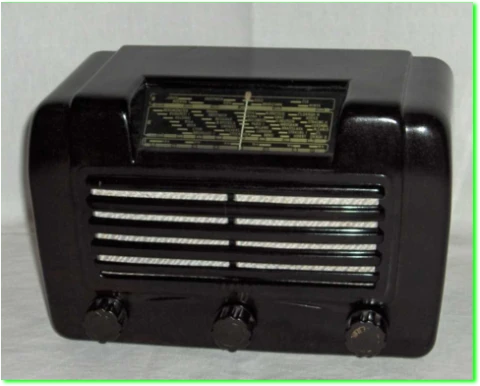

Tesla 305U Talisman
Výroba: TESLA Praha – Hloubětín, n. p., 1949 – 1951
Šesť-obvodový superhet 3+1 elektronkový, vlnové rozsahy KV, SV, DV
Elektrónky: UCH21, UCH21, UBL21, UY1N
Bakelitová čierna skrinka, sklenená stupnica, okrúhly reproduktor 100 mm s permanentným magnetom, 4Ohm, výstupný výkon 1,5 W pri 220 V
Napájanie: Jednosmerný aj striedavý prúd 30-100Hz s napätím 120 a 220 V, 45 W pri 220 V
Rozmery (švh) 260 x 165 x 135 mm
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače,
SNIL Praha 1964, 2. vydání, strany 36 - 37
Technický popis přijímače Tesla "Talisman 305 U"

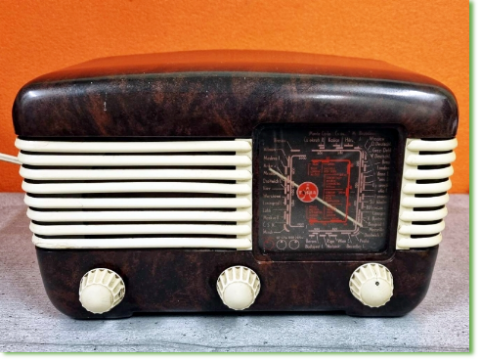

Tesla 306U Talisman
Výroba: TESLA Praha – Hloubětín, n. p., 1951 – 1952
Šesť-obvodový superhet 3+1 elektronkový, vlnové rozsahy KV, SV, DV
Elektrónky: UCH21, UCH21, UBL21, UY1N
Bakelitová mramorovaná hnedá skrinka, biela mriežka a gombíky, sklenená stupnica, okrúhly reproduktor 100 mm s permanentným magnetom, 4 Ohm, výstupní výkon 1,5 W pri 220 V
Napájanie: Jednosmerný aj striedavý prúd 30-100Hz s napätím 120 a 220 V, 45 W pri 220 V
Rozmery (švh): 260 x 160 x 135 mm
Cena (1951): 5370,- Kčs
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače,
SNIL Praha 1964, 2. vydání, strany 36 - 38
Technický popis přijímače Tesla "Talisman 306 U" (servisný manuál)

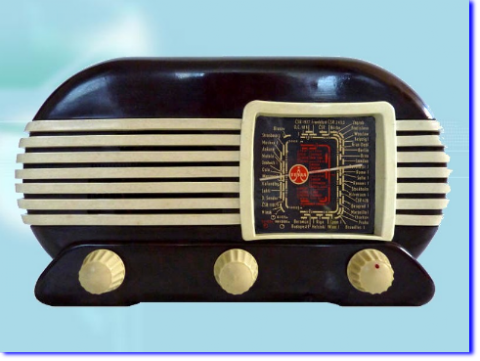

Tesla 307U Talisman
Výroba: TESLA Praha – Hloubětín, n. p., 1952 – 1953
Šesť-obvodový superhet 3+1 elektronkový, vlnové rozsahy KV, SV, DV
Elektrónky: UCH21, UCH21, UBL21, UY1N
Bakelitová hnedá skrinka, biela mriežka a gombíky, sklenená stupnica, okrúhly reproduktor 100 mm s permanentným magnetom, 4 Ohm, výstupní výkon 1,5 W pri 220 V
Napájanie: Jednosmerný aj striedavý prúd 30-100Hz s napätím 120 a 220 V, 45 W pri 220 V
Rozmery (švh): 290 x 165 x 135 mm, 285 g
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače,
SNIL Praha 1964, 2. vydání, strany 36 - 38
radiohistoria.sk

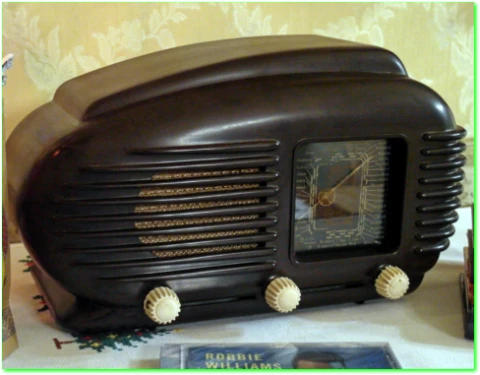

Tesla 308U Talisman
Výroba: TESLA Bratislava, n. p., Tesla Orava, n. p., 1953 - 1958
Šesť-obvodový superhet 3+1 elektronkový, vlnové rozsahy KV, SV, DV
Elektrónky: UCH21, UCH21, UBL21, UY1N
Bakelitová tmavohnedá skrinka, sklenená stupnica, okrúhly reproduktor 100 mm s permanentným magnetom, 4 Ohm, výstupný výkon 1,5 W pri 220 V
Napájanie: Jednosmerný aj striedavý prúd 30-100Hz s napätím 120 a 220 V, 48 W pri 220 V
Rozmery (švh): 317 x 185 x 151 mm
Dizajn: Igor Didov
Cena (1955): 630,- Kčs
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače,
SNIL Praha 1964, 2. vydání, strany 36 - 38

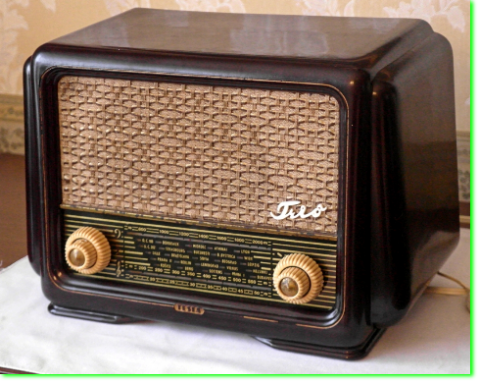

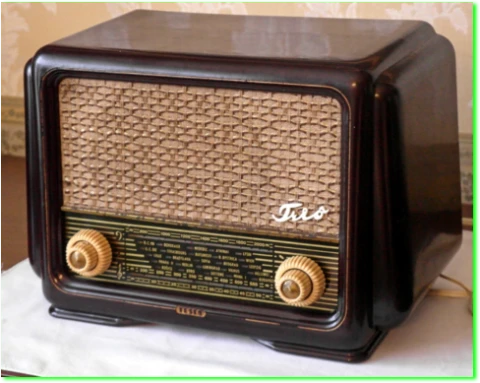

Tesla 420U Trio
Výroba: TESLA Bratislava, n. p., 1956 - 57
Šesť-obvodový superhet 4+1 elektronkový, vlnové rozsahy KV, SV, DV
Elektrónky: 12H31, 12F31, 12BC32, 35L31, 35Y31
Bakelitová tmavohnedá skrinka, sklenená stupnica, okrúhly reproduktor 160 mm s permanentným magnetom, 5 Ohm, výstupný výkon 2 W
Napájanie: Jednosmerný aj striedavý prúd 30-100Hz s napätím 120 a 220 V, 56 W pri 220 V
Rozmery (švh): 320 x 215 x 175 mm, 7 kg
Dizajn: Ján Vikrut
Cena (1958): 700,- Kčs
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače,
SNIL Praha 1964, 2. vydání, strany 65 - 66.
Návod k údržbě přijímačů Tesla "420 U"

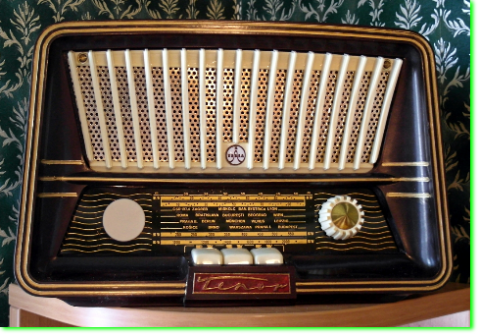

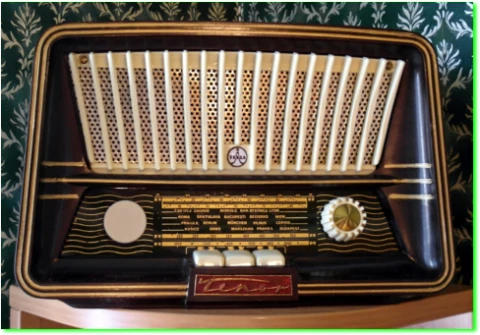

Tesla 426A Tenor
Výroba: Tesla Bratislava, n. p., 1959 - 60
Šesť-obvodový superhet 3+1 elektronkový, vlnové rozsahy KV, SV, DV
Elektrónky: ECH81, EBF89, ECL82, EZ80
Bakelitová tmavohnedá skrinka, sklenená stupnica, pred reproduktorom hliníková maska krytá svetlou bakelitovou ozdobnou mriežkou, okrúhly reproduktor 100 mm s permanentným magnetom, 4 Ohm, výstupný výkon 2 W
Napájanie: striedavý prúd 40 - 60Hz s napätím 110,125 a 220 V, 40 W, autotransformátor (kostra spojená so sieťou)
Rozmery (švh): 310 x 180 x 200 mm
Dizajn: Ján Vikrut
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače,
SNIL Praha 1964, 2. vydání, strany 72 - 73
Technický popis - Rozhlasový přijímač Tesla 426A "TENOR"

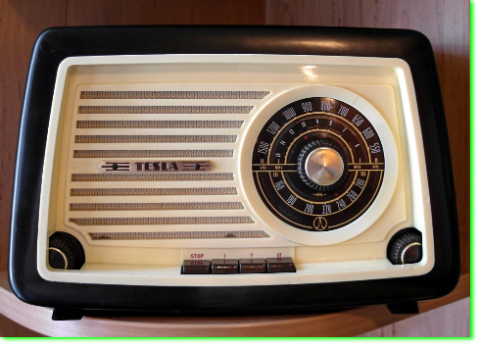

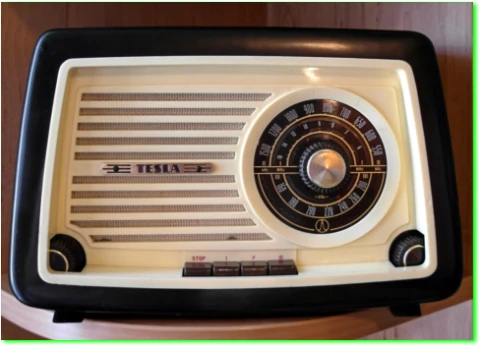

Tesla 315A Sonatina
Výroba: TESLA Praha – Hloubětín, n. p., 1959 - 1961
Šesť-obvodový superhet 3+1 elektronkový, vlnové rozsahy KV, SV, DV (tlačidlová voľba rozsahov)
Elektrónky: ECH81, EBF89, PCL82, PY82
Bakelitová hnedá skrinka, svetlá plastová maska, kruhová stupnica z plexiskla, okrúhly dynamický reproduktor 130 mm s permanentným magnetom, 4 Ohm, výstupný výkon 1,5 W, výstup na ďalší reproduktor
Napájanie: striedavý prúd 50Hz s napätím 125 a 220 V, 33 W, , autotransformátor (kostra spojená so sieťou)
Rozmery (švh): 280 x 180 x 160 mm, 4,10 kg
Cena (1961): 550,- Kčs
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače,
SNIL Praha 1964, 2. vydání, strany 41 - 42
Návod k údržbě přijímače Tesla 315A "SONATINA"
Drevené skrinky

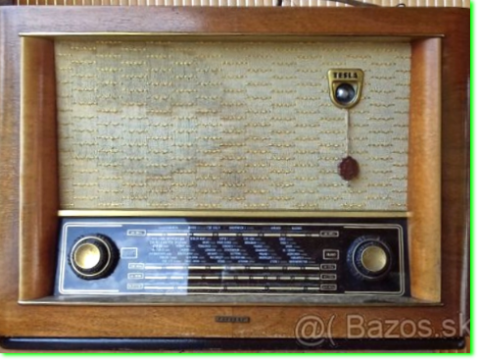

Tesla 521A Populár
Výroba: Tesla Praha – Hloubětín, n. p., 1956 - 1957
Šesť-obvodový superhet 4+2 elektronkový, vlnové rozsahy KV, SV, DV
Elektrónky: 6H31, 6F31, 6BC32, 6L31, EM11, 6Z31
Drevená skrinka, mosadzné ozdobné prvky, sklenená stupnica, oválny dynamický reproduktor 200 x 150 mm s permanentným magnetom, 5 Ohm, výstupný výkon 2,5 W.
Napájanie: striedavý prúd 40 - 60 Hz s napätím 110 až 240 V, 51 W
Rozmery (švh): 490 x 320 x 210 mm, 11 kg
Cena (1958): 1080,- Kčs
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače,
SNIL Praha 1964, 2. vydání, strany 94 - 96
Návod k údržbě přijímačů Tesla "521 A"

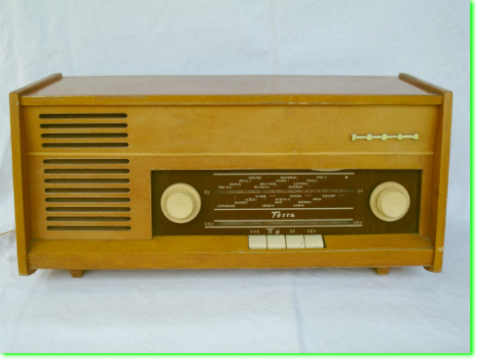

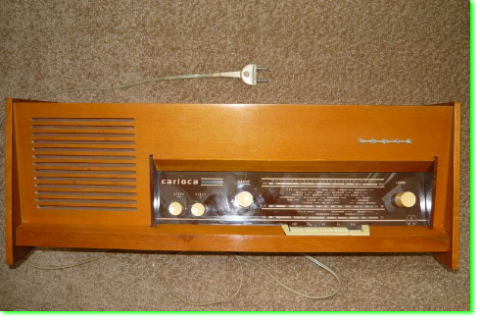

Tesla 433A Carioca
Výroba: Tesla Bratislava, n. p., 1965 - 1967
Šesť-obvodový (SV, DV), osem-obvodový (VKV OIRT) superhet 4+1 elektronkový
Elektrónky: ECC85, EBF89, EAA91, ECL86, EM84
Drevená skrinka, plastový rámček tlačidiel, hliníkový nápis TESLA, sklenená stupnica, tlačidlové prepínanie vlnových rozsahov, okrúhly dynamický reproduktor 165 mm 4 Ohm, výstupný výkon 2 W, výstup pre gramofón / magnetofón a ďalší reproduktor
Napájanie: striedavý prúd 40 – 60 Hz s napätím 220 V, 36 W
Rozmery (švh): 600 x 222 x 185 mm
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače III (1964 až 1970) a zesilovače,
SNIL Praha 1973, strany 37 - 40
Tesla 326A Tosca
Výroba: Tesla Bratislava, n. p., 1967 – 1968
Šesť-obvodový (SV), osem-obvodový (VKV OIRT) superhet 3 elektronkový
Elektrónky: ECC85, EBF89, ECL86,
Polovodiče: demodulátor VKV 2 x GA206, Selénový usmerňovač PM28RA
Drevená skrinka, kovový nápis TESLA, sklenená stupnica, tlačidlové prepínanie vlnových rozsahov, oválny dynamický reproduktor 100 x 160 mm, 4 Ohm, výstupný výkon 1,5 W, vstup - výstup pre gramofón / magnetofón a ďalší reproduktor
Napájanie: striedavý prúd 40 – 60 Hz s napätím 220 V, 32 W
Rozmery (švh): 442 x 199 x 181 mm
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače III (1964 až 1970) a zesilovače,
SNIL Praha 1973, strany 29 - 31

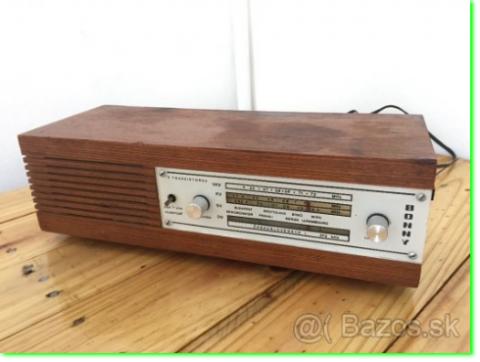

Tesla 337B-1 Bonny
Výroba: Tesla Bratislava, n. p., 1970 – 1971
Päť-obvodový (SV, DV, KV), osem-obvodový (VKV) 9 tranzistorový superhet
Polovodiče: 5x OC170, 107NU70, SC206 (KC508), GC511/521, GA201, GA202, 2x GA206, KA501
Drevená skrinka, stupnica z plexiskla, feritová anténa, tónová clona, otočný prepínač vlnových rozsahov na boku, oválny dynamický reproduktor 125 x 80 mm, 4 Ohm, výstupný výkon 0,5 W, prípojka pre anténu (VKV) a vonkajší zdroj
Napájanie: 6V (4 x 1,5V monočlánky typ Bateria 144) 1,2 W,
podomácky zabudovaný sieťový napájač UNITRA
Rozmery (švh): 360 x 115 x 150 mm, 1,6 kg
Cena (1973): 1200,- Kčs
Konštrukcia elektroniky vychádza z radu prijímačov Monika, Dolly, Menuet, puzdro na batérie má ako prijímače MADISON, CAPRI, CARINA
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače III (1964 až 1970) a zesilovače,
SNIL Praha 1973, strany 156. až 159.
Návod na obsluhu BONNY

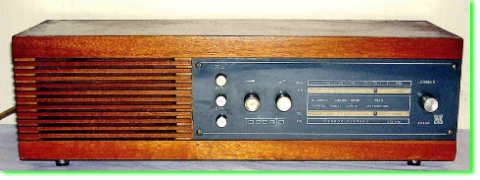

Tesla 338AB Toccata
Výroba: Tesla Bratislava, n. p., 1971 – 1972
Päť-obvodový (SV, DV, KV), šesť-obvodový (VKV) 9 tranzistorový superhet
Polovodiče: 3x OC170, 2x GF506, 2x KC508, GC511/521, GA201, GA202, 2x GA206, KA501, 2x KY701R
Drevená skrinka, stupnica z plexiskla, feritová anténa, tónová clona, otočný prepínač vlnových rozsahov na boku, oválny dynamický reproduktor 160 x 100 mm, 4 Ohm, výstupný výkon 1 W (z batérií 0,5 W), prípojka pre anténu, gramofón / magnetofón a ďalší reproduktor
Napájanie: striedavý prúd s napätím 220 V alebo 6V (4 x 1,5V monočlánky)
Rozmery (švh): 430 x 140 x 145 mm, 2,8 KG
Konštrukcia elektroniky vychádza z radu prijímačov Monika, Dolly, Menuet, puzdro na batérie má ako prijímače MADISON, CAPRI, CARINA
Zdroje údajov:
E.Kottek: Čsl.rozhlasové a televízní přijímače IV (1970 až 1977) a nízkofrekvenční zesilovače,
SNTL Praha 1985, strana 141 – 144
Předběžný návod k údržbě TESLA 338AB TOCCATA
Návod na obsluhu TOCCATA
Plastové skrinky

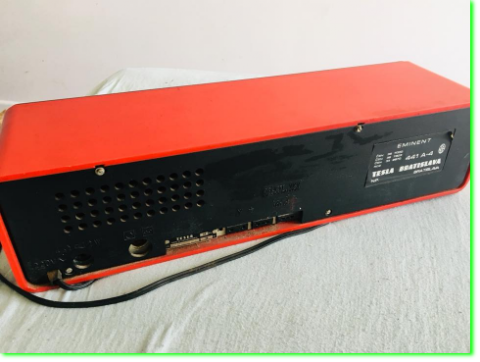

Tesla 441A-4 Eminent
Výroba: Tesla Bratislava, n. p., 1979 – 1982
Šesť-obvodový (KV, SV, DV), deväť-obvodový (2 x VKV CCIR/OIRT) superhet
Polovodiče: 2x KF125, 3x KF124, KC148, KC508, GC511K/521K, GA201, GA202, KY130, 2x KY701F, StA
Plastová červená skrinka, stupnica z plexiskla, feritová anténa, tlačidlové prepínanie vlnových rozsahov, oválny dynamický reproduktor 160 x 100 mm, 4 Ohm, výstupný výkon 2 W, prípojka pre antény, gramofón / magnetofón a reproduktor
Napájanie: striedavý prúd s napätím 220 V/50 Hz, 10 W
Rozmery (švh): 477 x 116 x 130 mm, 2,5 kg
Dizajn: Pavol Thurzo
Zdroje údajov:
Návod k udržbě TESLA 441A-4 EMINENT
Tesla 445A Alto
Výroba: Tesla Bratislava, n. p., 1985 – 1988
Monofónny AM (KV, SV, DV)a FM (VKV CCIR/OIRT) superhet, ladenie na všetkých rozsahoch pomocou varikapov, keramické filtre na vstupe mf zesilovačov
Polovodiče: 11x tranzistorov, 20 diód, A281D, MBA810DAS, MAA550, MH3ST2
Plastová skrinka, stupnica z plexiskla, tlačidlové prepínanie vlnových rozsahov, feritová anténa, tónová clona, oválny dynamický reproduktor 160 x 100 mm, 4 Ohm, výstupný výkon 2 W, prípojka pre antény, gramofón / magnetofón a reproduktor
Napájanie: striedavý prúd s napätím 220 V/50 Hz, 10 W
Rozmery (švh): 405 x 122 x 200 mm, 2,5 kg
Cena (1987): 1460 Kčs
Dizajn: Peter Kramár
Zdroje údajov:
Amatérské Radio A 09/1987, str. 329

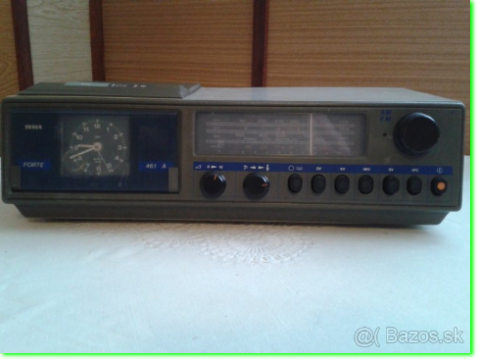

Tesla 461A Forte
Výroba: Tesla Bratislava, n. p., 1985 – 1988
Monofónny AM (KV, SV, DV)a FM (VKV CCIR/OIRT) superhet, ladenie na všetkých rozsahoch pomocou varikapov, keramické filtre na vstupe mf zesilovačov (rovnaké ako 445A Alto)
Polovodiče: 11x tranzistorov, 20 diód, A281D, MBA810DAS, MAA550, MH3ST2
Plastová skrinka, stupnica z plexiskla, tlačidlové prepínanie vlnových rozsahov, feritová anténa, tónová clona, oválny dynamický reproduktor 160 x 100 mm, 4 Ohm, výstupný výkon 2 W, přípojka pro gramofón / magnetofón a reproduktor, rádiobudík - hodiny Prim QUARTZ (U114D), napájané mončlánkom AA 1,5V, zapnutie prijímača alebo bzučiak.
Napájanie: striedavý prúd s napätím 220 V/50 Hz, 10 W
Rozmery (švh): 405 x 122 x 200 mm, 2,7 kg
Dizajn: Peter Kramár
Zdroje údajov:
Batériové prenosné rádia

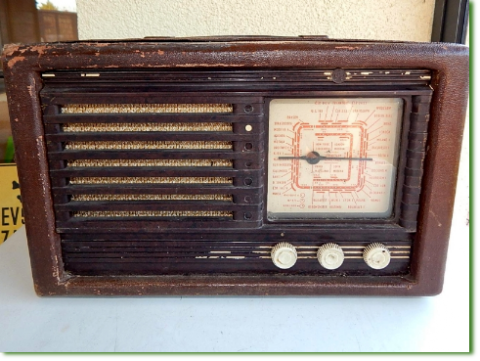

Tesla 3101B
Výroba: Tesla Praha – Hloubětín, n. p. a Tesla Bratislava, n. p., 1953 – 1954
Prenosný sedemobvodový superhet (KV, SV, DV)
Elektrónky: 1H33, 3x 1F33, 1AF33, 3L31
Drevená skrinka oblepená tmavohnedou koženkou, bakelitová maska, biele gombíky celuloidová stupnica pod sklom, kožené držadlo
Dynamický reproduktor 170 mm 5 Ohm, výstupný výkon 120 mW (50 mW pri úspornej prevádzke), vstavaná rámová anténa, prepínač úspornej prevádzky
Napájanie: anódová batéria 90 V a šesť paralelne zapojených žeraviacich monočlánkov 1,5 V, asi 1,8 W
Rozmery (švh): 370 x 238 x 180 mm, 6,2 kg
Cena (1955): 855,- Kčs, anódová batéria 35,- Kčs
Zdroje údajov:
Eduard Kottek: Československé rozhlasové a televízní přijímače,
SNTL Praha 1964, 2. vydání, strany 257 - 258
radiohistoria.sk

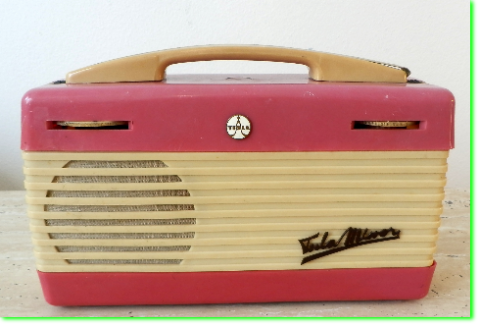

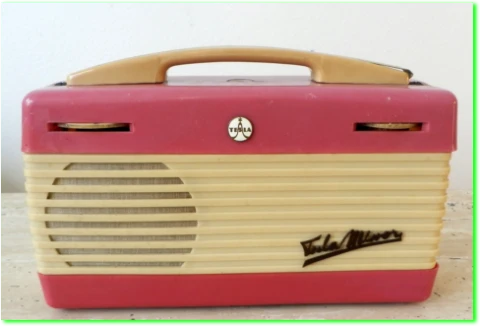

Tesla 3001B MINOR
Výroba: Tesla Přelouč, n. p., 1956 - 1958
Prenosný šesť-obvodový 4 elektrónkový superhet , vlnový rozsah SV
Elektrónky: 1H34, 1F34, 1AF34, 1L34
Plastová červená skrinka bez stupnice, pevné plastové držadlo, malý smaltovaný odznak firmy, mosadzný nápis „Tesla Minor“, okrúhly dynamický reproduktor 95 mm 5 Ohm, výstupný výkon 45 mW , feritová anténa
Napájanie: anódová batéria 67,5V alebo 45 V a žeraviaca 1,4 V, asi 0,9W;
Batériu možno nahradiť sieťovým (120, 220 V) anódovým a žeraviacim zdrojom Tesla, 2PN 89002, príkon asi 3W
Rozmery (švh): 255 x 160 x 70 mm, 1,4 kg
Cena (1956): 490,- Kčs, anódová batéria 35,- Kčs
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače,
SNIL Praha 1964, 2. vydání, strany 245. - 247.
Návod k údržbě přijímačů Tesla 3001 B „MINOR“

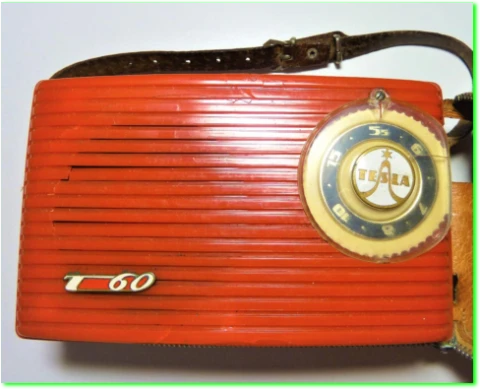

Tesla 2701B T60
Výroba: Tesla Přelouč, n. p., 1960 – 1961
Vreckový päť-obvodový (SV) 7 tranzistorový superhet
Polovodiče: 156NU70, 2x 155NU70, 4x 103NU70, 1NN41
Plastová skrinka v rôznych farbách, kruhová stupnica, smaltovaný nápis T60, okrúhly dynamický reproduktor 70 mm 10 Ohm, výstupný výkon 70 mW, feritová anténa
Napájanie: doštičková bateria 9 V, 0,3 W
Rozmery (švh): 128 x 80 x 40 mm, 0,5 kg
Dizajn: Bohumil Míra
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače II,(1960 až 1964),
SNIL Praha 1965, strany 112 - 113

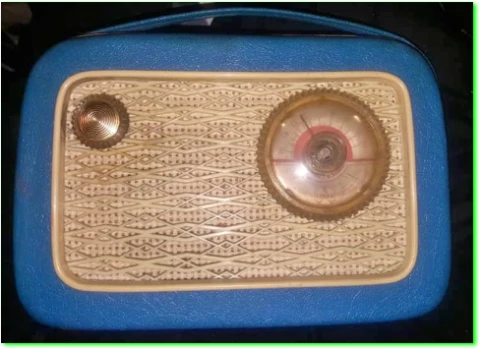

Tesla 2800B-2 Mír
Výroba: Tesla Přelouč, n. p., 1960 – 1961
Kabelkový šesť-obvodový 9 tranzistorový superhet, vlnový rozsah SV
Polovodiče: 3x 152NU70, 2x 153NU70, 4x 103NU70, 1NN41
Lepenková skrinka oblepená modrou koženkou, koženkové držadlo, ozdobná plastová bledá maska a rámik, gombíky z plexiskla s ozdobnými terčíkmi a krúžkom z eloxovaného hliníka – pod ladiacim je kruhová stupnica, okrúhly dynamický reproduktor 100 mm 4 Ohm, výstupný výkon 100 mW , feritová anténa
Napájanie: 6V (4 x 1,5V monočlánky), 0,35 W
Rozmery (švh): 230 x 150 x 80 mm, 1,2 kg
Cena (1961): 680,- Kčs
Dizajn: Bohumil Míra
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače II. (1960 až 1964),
SNIL Praha 1965, strany 116 – 118
Amatérské rádio č. 4/1959, strana 97 a 3. strana obálky
Tesla 2805B T61
Výroba: Tesla Přelouč, n. p., 1961 – 1962
kufríkový tranzistorový superhet, vlnové rozsahy KV, SV, DV
Polovodiče: OC170, 2x 155NU70, 105NU70, 106NU70, 2x 104NU71, 5NN41, 1NN41
Plastová skrinka v rôznych farbách, perforovaná hliníková maska, nápis „Jalta“, stupnica z plexiskla, kovové sklopné držadlo
Feritová anténa, tlačidlové prepínanie vlnových rozsahov, tónová clona, kruhový reproduktor s priem. 117 mm, 25 Ohm, výstupný výkon 250 mW. Vonkajšie prípojky pre anténu (rozsah KV), reproduktor, gramofón a magnetofón
Napájanie: 9V (6 x 1,5 V monočlánky R20), 0,7 W
Rozmery (švh): 260 x 176 x 80 mm, 2,5 kg
Cena (1961): 1250,- Kčs
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače II (1960 až 1964),
SNIL Praha 1965, strany 128 – 130
oldradio.cz

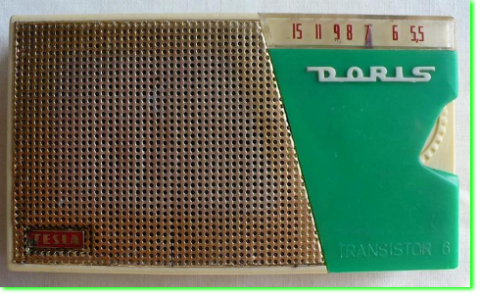

Tesla 2702B Doris
Výroba: Tesla Přelouč, n. p., 1961 – 1963,
Tesla Vráble, n. p., 1964-1965Vreckový päť-obvodový (SV) 6 tranzistorový superhet, vlnový rozsah SV
Polovodiče: 156NU70, 2x 155NU70, 107NU70, 2x 104NU71, 1NN41
Plastová skrinka, perforovaná hliníková maska, stupnica z plexiskla, hranatý odznak Tesla, kožené púzdro s remienkom, okrúhly dynamický reproduktor 70 mm 10 Ohm, výstupný výkon 70 mW, feritová anténa
Napájanie: 6V (4 x 1,5V monočlánky AA), 0,2 W
Rozmery (švh): 140 x 80 X 40 mm, 0,5 kg
Cena (1961): 550,- Kčs
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače II. (1960 až 1964),
SNIL Praha 1965, strany 109. – 111.
J. Trungel, P. Hradňanský, J. Hruškovič, T. Šabík: Inovácie Tesla Vráble,
Garmond Nitra, 2013, strana 132.

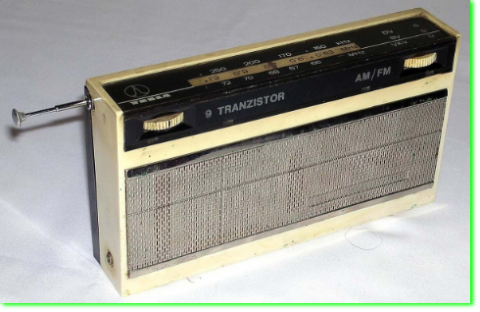

Tesla 2815B Monika
Výroba: Tesla Bratislava, n. p., 1965 – 1966
Kabelkový 10-obvodový 9 tranzistorový FM a 5-obvodový 7 tranzistorový AM superhet, vlnové rozsahy VKV (OIRT), SV, DV
Polovodiče: 5x OC170, 2x OC71, 2x OC72, GA201, 2-GA206
Plastová skrinka, perforovaná hliníková maska, stupnica z plexiskla, kožené púzdro s remienkom,
otočný prepínač vlnových rozsahov na boku, feritová a teleskopická anténa, okrúhly dynamický reproduktor 65 mm 8 Ohm, výstupný výkon 150 mW, výstup pre slúchadlo
Napájanie: 6V (2 x 3 V), 150 mW
Rozmery (švh): 185 x 104 X 40 mm, 0,55 kg
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače III (1964 až 1970) a zesilovače, SNIL Praha 1973, strany 115. až 118.

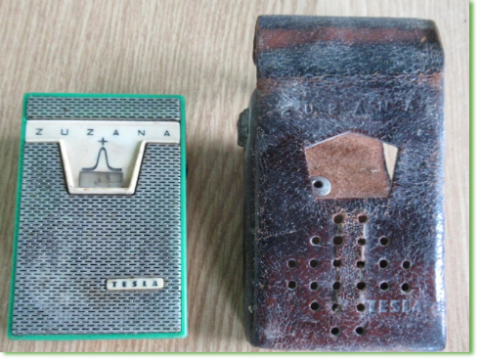

Tesla 2710B Zuzana
Výroba: Tesla Bratislava, n. p., 1964 – 1965
Vreckový päťobvodový superhet, vlnový rozsah SV
Polovodiče: 3x SFT317(OC170), OC76, 104NU71, OC72, GA201
Plastová skrinka v rôznych farbách, perforovaná maska z eloxovaného hliníka, hranatý odznak Tesla, stupnica z plexiskla, kožené puzdro s remienkom
Feritová anténa, okrúhly dynamický reproduktor 50 mm 25 Ohm, výstupný výkon 40 mW
Napájanie: doštičková bateria 9 V, 0,13 W
Rozmery (švh): 65 x 100 x 34 mm, 210 g
Cena (1965): 600,- Kčs
Dizajn: Ing. Pirika Černá
Najmenší československý tranzistorový prijímač
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače II (1960 až 1964),
Eduard Kottek, Československé rozhlasové a televízní přijímače II (1960 až 1964),
SNIL Praha 1965, strany 114 – 115

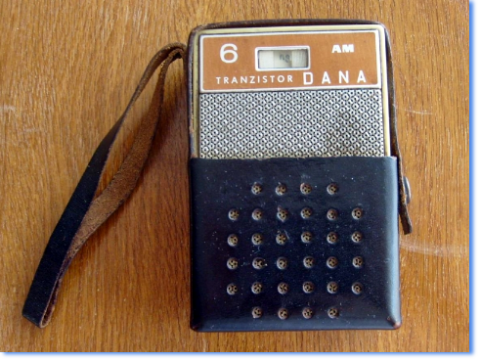

Tesla 2711B Dana
Výroba: Tesla Bratislava, n. p., 1965 – 1966
Vreckový päťobvodový superhet, vlnový rozsah SV
Polovodiče: 3x OC170, OC75, 2x OC72, GA201
Plastová skrinka v rôznych farbách, perforovaná maska z eloxovaného hliníka, stupnica z plexiskla, kožené puzdro s predlžovacím remienkom na nosenie v ruke aj cez plece
Feritová anténa, okrúhly dynamický reproduktor 50 mm 25 Ohm, výstupný výkon 68 mW
Napájanie: 3V (2 x 1,5V monočlánky AA), 0,18 W
Rozmery (švh): 65 x 100 x 34 mm, 250 g
Pokračovateľ prijímača 2710B "Zuzana"
Zdroje údajov:
Eduard Kottek, Československé rozhlasové a televízní přijímače III (1964 až 1970) a zesilovače,
Eduard Kottek, Československé rozhlasové a televízní přijímače III (1964 až 1970) a zesilovače,
SNIL Praha 1973, strany 109 – 110

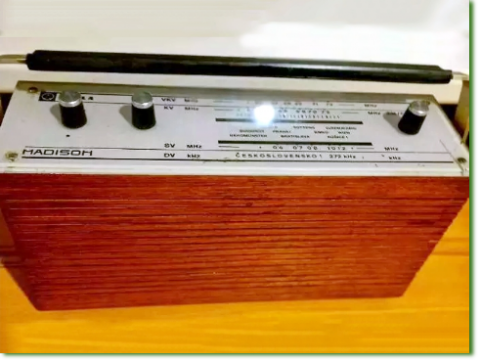

Tesla 2830B Madison
Výroba: Tesla Bratislava, n. p., 1971 - 1972
Kufríkový tranzistorový superhet, vlnové rozsahy VKV, KV, SV a DV
Polovodiče: 2x GF506, 2x GT322, OC170, 107NU70, KC508, GC511/521, GA201, 2-GA206, KA501
Drevená skrinka, stupnica z plexiskla, kovové držadlo. Ovládanie hlasitosti spoločne s vypínačom, tónova clona, ladenie, na boku prepínač vlnových rozsahov, teleskopická anténa pre FM; feritová anténa pre AM, okrúhly dynamický reproduktor priemer 100 mm ARZ 341, 4 Ohm, výstupný výkon 0,5 W
Napájanie: 6 V (4 batérie 1,5 V Batéria 143), 1,2 W
Dizajn: Ján Vikrut
Rozmery (švh): 284 × 136 × 82,5 mm, 1,1 kg
Cena (1973): 1130, Kčs
Zdroje údajov:
E.Kottek: Čsl.rozhlasové a televízní přijímače IV (1970 až 1977) a nízkofrekvenční zesilovače,
SNTL Praha 1985, strana 129 – 132
Předběžný návod k údržbě - Tesla 2828B Madison
Tesla 2011B Carina
Výroba: TESLA Bratislava, n. p., 1971 - 1973
Kufríkový tranzistorový superhet, vlnové rozsahy VKV, KV, SV a DV
Polovodiče: 6x OC170, KC509, GF506, GC520, GC511K/521K, KA201, 3x GA201, 2-GA206, KA202, St2Plastová skriňa, stupnica z plexiskla, sklopné kovové držadlo.
Kruhový reproduktor 100 mm ARZ383, 2 Ohm, výstupný výkon 750 mW, feritová anténa, teleskopická anténa pre rozsah VKV a KV, tlačidlá vlnových rozsahov a samočinného dolaďovania na VKV, ovládanie basov a výšok, indikátor vyladenia, plošné spoje. Vývody pre externý reproduktor, anténu.
Napájanie: 6V (4 x 1,5V monočlánky) 2,1 W
Rozmery (švh): 280 x 156,5 x 78 mm, 2,2 kg
Cena (1973): 1500,- Kčs, s držiakom 2050,- Kčs
Dizajnér: Ján Vikrut
Mohol slúžiť aj ako autorádio zasunutím do špeciálneho držiaku 1PK15015 namontovaného vo vozidle pomocou koľajničiek na skrinke. Po zasunutí prijímača do držiaka sa odpoja všetky antény, vrátane feritovej a zapojí sa autoanténa, vstavaný reproduktor sa nahradí vonkajším oválnym 205 x 130 mm, 8 Ohm, výstupný výkon 2 W, napájanie z autobatérie 12 V, 5,6 W.
Zdroje údajov:
Eduard Kottek: Československé rozhlasové a televízní přijímače IV (1970 až 1977) a nízkofrekvenční zesilovače, SNTL Praha 1985, strana 155 – 160
Návod k údržbě přijímače Tesla 2011B Carina

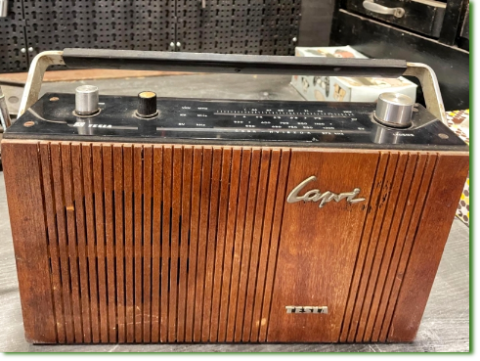

Oldradio.cz Tesla 2830B Capri
Výroba: Tesla Bratislava, n. p., 1972 - 1973
Kufríkový tranzistorový superhet, vlnové rozsahy VKV, KV, SV a DV
Polovodiče: 3×GT322, 2×GF506, 107NU70, KC508, GC511-GC521, GA201, GA202, 2×GA206, KA501
Drevená skrinka, stupnica z plexiskla, kovové držadlo, plastický kovový nápis „Capri“ a „TESLA“.
Ovládanie hlasitosti spoločne s vypínačom, tónova clona, ladenie, na boku prepínač vlnových rozsahov, teleskopická anténa pre FM; feritová anténa pre AM, okrúhly dynamický reproduktor ARZ 341, 25 Ohm, výstupný výkon 0,4 W
Napájanie: 9 V (2 baterie 4,5 V Bateria 314), 0,8 W
Dizajn: Ján Vikrut
Rozmery (švh): 286 × 166 × 73 mm, 1,7 kg
Cena (1973): 1130, Kčs
Zdroje údajov:
E.Kottek: Čsl.rozhlasové a televízní přijímače IV (1970 až 1977) a nízkofrekvenční zesilovače,
SNTL Praha 1985, strana 133 – 136
Předběžný návod k údržbě - Tesla 2830B Capri
Recenzia: Amatérské Radio 06/1973, str. 216 - 219Tesla 2715 B-1 Puk
Výroba: TESLA Bratislava, n. p., 1978 - 1980
Vreckový päťobvodový superhet (SV).
Polovodiče: 2x KF124, KC148, KF506, KF517, GA201
Plastová červená okrúhla skrinka (prvé rádio v tvare puku na svete), bez stupnice, dva gombíky na zapnutie s reguláciou hlasitosti a ladenie.
Feritová anténa, kruhový reproduktor s priem. 50 mm ARZ 084 – 75 ohm, 70 mW.
Pôvodne to mal byť reklamný darček s logom Majstrovstiev sveta v hokeji v roku 1978 (Tesla 2715 B) pre ich aktívnych účastníkov. Pre veľký záujem však výroba pokračovala ďalej v piatich rôznych farbách skrinky (Tesla 2715 B-1) s logom TESLA Bratislava.
Napájanie: 9 V – 1 ks doštičková batéria, 22 mA
Dizajnér: Pavol Thurzo https://scd.sk/osobnost/pavol-thurzo/
Rozmery (švh): Æ 90 × 32 mm, 0,17 kg
Cena (1979): 280, Kčs
Zdroje údajov:
Tesla 2832AB Domino
Výroba: TESLA Bratislava, n. p., 1980 - 1982
Kufríkový tranzistorový superhet, vlnové rozsahy VKV 66-104MHz, KV, SV a DV
Polovodiče: 4x KF124, 2x KF125, GC521K, 4x KB105Z, GA201, 2-GA206, MBA810DAS, 4x KY130/80
Plastová čierna skrinka, pás cez rameno na prenášanie. Tlačidlové prepínanie vlnových rozsahov, samočinného doladenia na VKV a vypínanie napájania, ťahový regulátor hlasitosti s nulou uprostred, kombinovaný s tónovou clonou, výstup na magnetofón a ďalší reproduktor, zástrčka pre sieťovú šnúru. Teleskopická anténa pre FM, feritová anténa pre AM, reproduktor 8 Ω oválny 125 × 80 mm, výstupný výkon 0,75 W.
Napájanie: sieť 220V/50Hz (6 W) alebo 9 V - 6 monočlánkov typu C (LR14, R14), 180 mA
Dizajnér: Pavol Thurzo (Domino – Cena za dizajn 1979) https://scd.sk/osobnost/pavol-thurzo/
Rozmery (švh): 242 × 147,5 × 64 mm, 1,2 kg
Cena (1982): 1130, Kčs
Tesla 2 832 AB 3 Domino 2
Výroba: TESLA Bratislava, n. p., 1982 – 1985
Plastová čiernosivá skrinka, sklopné držadlo na prenášanie.
Ostatné informácie rovnaké ako „Domino“
Zdroje údajov:
Domino: radiohistoria.sk, oldradio.cz
Domino 2: radiohistoria.sk, oldradio.cz
